不干胶标签印刷中的收放卷简析

与传统标签相比,不干胶标签具有无需刷胶、粘贴、蘸水、无污染、节省贴标时间等优点。且应用广泛,方便快捷。不干胶是一种材料,又称不干胶标签材料,是以纸、膜或其他特殊材料为织物,背面涂有胶粘剂,以涂硅保护纸为底纸的复合材料。经过印刷、模切等加工,成为成品标签。

不干胶标签印刷中的收放卷简析

不干胶标签生产中的胶水涂布是将胶水直接涂布于面材背面,经过烘干或溶剂挥发工序后,再和涂布好硅油的底材复合成不干胶标签产品,最后再进行收卷不干胶标签在收卷过程中是通过收卷辊进行收卷。现有的不干胶标签的收卷装置在使用时存在其零件位置无法调节,导致适应性差和操作过程复杂的问题。

印刷品不干胶标签的收卷装置,具备可以适应性调节同时调节过程方便的优点,可以解决现有技术中的问题。

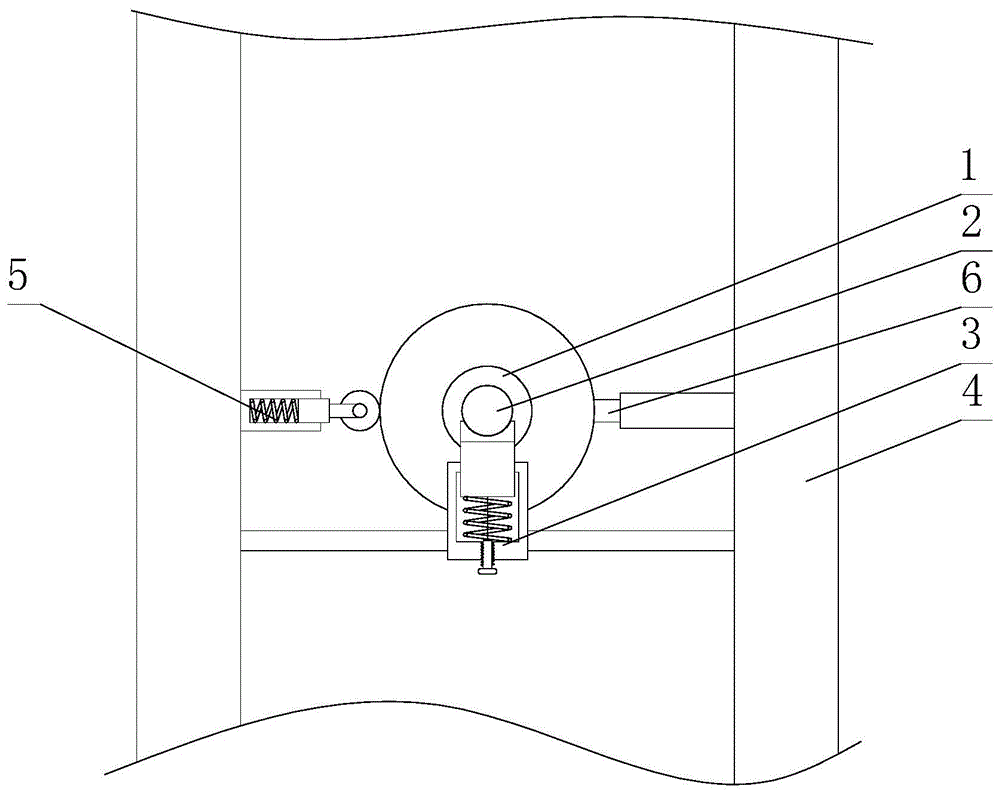

印刷品不干胶标签的收卷装置,包括收卷辊、圆轴、调节组件和基础框架,基础框架的侧壁上设有压紧轮组件,压紧轮组件位于收卷辊的一侧,压紧轮组件接触收卷辊,收卷辊安装在圆轴上,圆轴的两端活动连接基础框架,圆轴接触连接有调节组件,调节组件包括套筒、滑座、第一弹簧、细绳、托块、调节螺栓和支架,套筒通过支架连接基础框架,套筒的内侧设有第一弹簧和细绳,第一弹簧的顶端连接滑座,第一弹簧的底端连接套筒,滑座的外壁与套筒活动连接,套筒的底壁通过螺纹配合的方式活动连接有调节螺栓,调节螺栓的顶面中心处连接细绳的一端,细绳的另一端连接滑座,滑座的顶端铺装有托块,托块顶面接触连接圆轴,圆轴与收卷辊保持轴线重合,收卷辊的一侧设有厚度传感器,厚度传感器接触连接收卷辊的外壁,厚度传感器通过安装架连接套筒的外壁。

压紧轮组件包括圆筒、第二弹簧和压紧轮,圆筒的一端固定连接基础框架,第二弹簧位于圆筒的内侧,第二弹簧连接压紧轮,压紧轮的边缘与收卷辊上的标签卷接触。细绳位于第一弹簧的内侧。托块的顶面开设有圆弧状的凹槽。细绳处于绷紧状态。

与现有技术相比,效果如下:

不干胶标签的收卷装置,压紧轮组件可以将收卷辊上缠绕的不干胶标签卷进行压紧,保证呈卷状的不干胶标签相互连接紧密,调节组件可以调节收卷辊的位置,使收卷辊满足不同的使用需求,其中需要放低不干胶标签卷的厚度要求时,转动调节螺栓,在第一弹簧弹力的作用下,调节螺栓、细绳、滑座和托块一起向上移动,需要增加不干胶标签卷的厚度要求时,向下转动调节螺栓,调节螺栓拉动细绳并使滑座和托块一起向下移动,整个装置可以适应性调节同时调节过程方便。
